	KEB F5 COMBIVERT frekvenciaváltó család

Moduláris felépítésű Combivert frekvenciaváltó családok az egyszerű funkcióktól a legbonyolultabb aszinkron és szinkron hajtásokig.

Gyártási program:

KEB Combivert F5 Basic	1-3 fázis 230 V; 3 fázis 400V	0,37 . . . 15 kW
KEB Combivert F5 Compact	1-3 fázis 230 V; 3 fázis 400V	0,37 . . . 90 kW
KEB Combivert F5 Multi	1-3 fázis 230 V; 3 fázis 400V; 3 fázis 660/690 V	0,75 . . . 900 kW

Kiegészítők:

Hálózati szűrők, fojtók

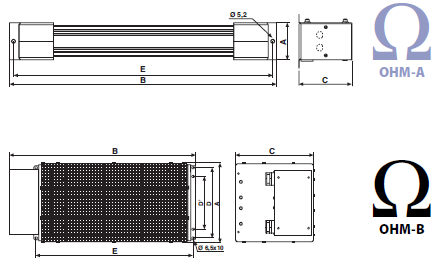

Fék ellenállások
Kijelző / megjelenítő / működtető / kommunikációs operátor egységek
PC software, analizálás / paraméterezés, display

KEB Combivert F5 Basic frekvenciaváltók

Jellemzők:

- nyitott hurkú vezérlés, egyszerű kifinomult megoldás,
- bemeneti feszültség: AC vagy DC táplálás, 1 / 3 fázisú 230 V és 3 fázisú 400 V,
- optimalizált vezérlési eljárás KEB-SMM (sensorless motor management)
- vezérlő kártya 17 kapocsléc csatlakozóval, PNP logika színt
- analóg bemenet 0 ... ± 10 V / 0 ... ± 20 mA, 4 ... 20 mA (ház D, E )
- programozható analóg kimenet 0 ... ± 10 V
- 5 programozható digitális bemenet
- 2 programozható relé kimenet
- 4 programozható softwares kimenet
- 8 szabadon programozható paraméter, a frekvenciaváltó működési jellemzőihez,
rampenstop, kikapcsolás funkció, DC-fékezés, PID technológia szabályozó, elektronikus motorvédelem, fékvezérlő, belső időzítő, számláló bemenet, energiatakarékos funkció.
- kimenő frekvenciák akár 1600 Hz, állítható kapcsolási frekvencia 16 kHz
- vezérelt végállás pozicionáló
- rendkívül dinamikus beolvasás, (vezérlő terminálok és soros interfész 2 ms )
+ / - DC busz csatlakozás, belső fékcsopper GTR7, Motor PTC értékelés
- integrált szűrő EN 55011 / C1 szerint (Opció: B, D, E ház)
- operátor egység potenciálmentes kapcsolatot biztosít soros interfészekkel CANopen, DeviceNet, Ethernet, Modbus, Profibus, Interbus, Profinet, Ethercat hálózatokhoz.

Választék:

Pn	Táp. feszültség	Ház nagyság	Inévl	Imax	fs n/max	EMV		Típus
[kW]			[A]	[A]	[kHz]
0,37	* 1 fázisú 230 V AC	A*	2,3	5,	4/8	C1	b	05.F5.B3A-090A
0,75	* 1 fázisú 230 V AC	A*	4,	8,6	8	C1	b	07.F5.B3A-0A0A
1,5	* 1/3 fázisú 230 V AC	B	7,	15,1	16	C1	a	09.F5.B1B-2B0A
2,2	* 1/3 fázisú 230 V AC	B	10,	21,6	8/16	C1	a	10.F5.B1B-2A0A
4,	** 3 fázisú 230 V AC	D**	16,5	35,6	8/16	C1	a	12.F5.B1D-1A0A
5,5	** 3 fázisú 230 V AC	E**	24,	43,	8/16	C1	a	13.F5.B1E-160A
7,5	** 3 fázisú 230 V AC	E**	33,	59,	4/16	C1	a	14.F5.B1E-150A

0,37	3 fázisú 400 V AC	A	1,3	2,8	4	C1	b	05.F5.B3A-390A
0,75	3 fázisú 400 V AC	A	2,6	5,6	4	C1	b	07.F5.B3A-390A
1,5	3 fázisú 400 V AC	A	4,1	8,9	4	C1	b	09.F5.B3A-390A
2,2	3 fázisú 400 V AC	B	5,8	12,5	8/16	C1	a	10.F5.B1B-3A0A
4,	3 fázisú 400 V AC	B	9,5	21,	4	C1	a	12.F5.B1B-350A
5,5	3 fázisú 400 V AC	D	12,	25,9	4/16	C1	a	13.F5.B1D-390A
7,5	3 fázisú 400 V AC	D	16,5	35,6	2	C1	a	14.F5.B1D-380A
11,	3 fázisú 400 V AC	E	24,	43,	4/16	C1	a	15.F5.B1E-350A
15,	3 fázisú 400 V AC	E	33,	59,	2	C1	a	16.F5.B1E-340A

b - beépítve			* 1 fázisú 230 V AC, ( 180 …260 V)
a-alá építve	(opció)		** 3 fázisú 230 V AC, ( 180 . .. 260 V)
			3 fázisú 400 V AC, ( 305 . . . 500 V)

Vissza az elejére!

KEB Combivert F5 Compact frekvenciaváltók

Jellemzők:

- széles teljesítmény tartomány ( 230 V- és 400 V-os csatlakozás),
- opcionális AC vagy DC csatlakozás,
- optimális tulajdonságok, különböző alkalmazások KEB-SMM rendszerrel (sensorless motor management),
- vezérlő kártya 29 kapocsléc csatlakozóval, PNP / NPN logika színt,
- 2 analóg bemenet 0… 10 V, ±10 V, 0 / 4… 20 mA,
- 2 programozható analóg kimenet 0 ... ± 10 V,
- 8 programozható digitális bemenet,
- programozható kimenet: 2 x relés, 2 x tranzisztoros
- 4 programozható softwares kimenet
- 8 szabadon programozható paraméter, a frekvenciaváltó működési jellemzőihez, Rampenstop-, kikapcsolás funkció, DC fékezés, PID technológia szabályozó, elektronikus motorvédelem, fékvezérlő, belső időzítő, számláló bemenet, kimeneti frekvencián akár 1600 Hz, kimeneti feszültség-szabályozás, kapcsolási frekvencia 16 kHz, kimeneti fázis monitoring, energiatakarékos funkció,
- 2 milliszekundumos mintavétel kapocslécekről,
- motor PTC értékelés,
- belső fék chopper, ( széria G házig, opció H ház méret)
- vezérelt végállás pozicionáló,
- operátor egység potenciálmentes kapcsolatot biztosít soros interfészekkel CANopen, DeviceNet, Ethernet, Modbus, Profibus, Interbus, Profinet, Ethercat hálózatokhoz.

Választék:

Pn	Táp. feszültség	Ház nagyság	Inévl	Imax	fs n/max	EMV		Típus
[kW]			[A]	[A]	[kHz]
0,37	3 fázisú 230 V	B*	2,3	5,	16	C1	a	05.F5.C1B-2B0A
0,75	3 fázisú 230 V	B*	4,	8,6	16	C1	a	07.F5.C1B-2B0A
1,5	3 fázisú 230 V	B*	7,	15,1	16	C1	a	09.F5.C1B-2B0A
2,2	3 fázisú 230 V	B*	10,	21,6	8/16	C1	a	10.F5.C1B-2A0A
4,	3 fázisú 230 V	D	16,5	35,6	8/16	C1	a	12.F5.C1D-1A0A
5,5	3 fázisú 230 V	E	24,	43,	8/16	C1	a	13.F5.C1E-160A
7,5	3 fázisú 230 V	E	33,	59,	4/16	C1	a	14.F5.C1E-150A
11	3 fázisú 230 V	G	48,	86,	8/16	C1	a	15.F5.C1G-190F
15	3 fázisú 230 V	H	66,	119,	16	C1	a	16.F5.C0H-1B0F
18,5	3 fázisú 230 V	H	84,	151,	8/16	C1	a	17.F5.C0H-190F
22	3 fázisú 230 V	R	100,	180,	8	C1	b	18.F5.C0R-760A
30	3 fázisú 230 V	R	115,	206,	8	C1	b	19.F5.C0R-760A
37	3 fázisú 230 V	R	145,	261,	8	C1	c	20.F5.C0R-760A
45	3 fázisú 230 V	R	180,	324,	8	C1	c	21.F5.C0R-760A

0,37	3 fázisú 400 V	B	1,3	2,8	16	C1	a	05.F5.C1B-3B0A
0,75	3 fázisú 400 V	B	2,6	5,6	16	C1	a	07.F5.C1B-3B0A
1,5	3 fázisú 400 V	B	4,1	8,9	8/16	C1	a	09.F5.C1B-3A0A
2,2	3 fázisú 400 V	B	5,8	12,5	8/16	C1	a	10.F5.C1B-3A0A
4,	3 fázisú 400 V	B	9,5	21,	4	C1	a	12.F5.C1B-350A
5,5	3 fázisú 400 V	D	12,	25,9	4/16	C1	a	13.F5.C1D-390A
7,5	3 fázisú 400 V	D	16,5	35,6	2/16	C1	a	14.F5.C1D-380A
11,	3 fázisú 400 V	E	24,	48,	4/16	C1	a	15.F5.C1E-350A
15,	3 fázisú 400 V	E	33,	59,	2/16	C1	a	16.F5.C1E-340A
18,5	3 fázisú 400 V	G	42,	75,	4/16	C1	a	17.F5.C1G-350A
22,	3 fázisú 400 V	G	50,	90,	2/8	C1	a	18.F5.C1G-340F
30,	3 fázisú 400 V	H	60,	108,	4/16	C1	a	19.F5.C0H-350F
37,	3 fázisú 400 V	H	75,	135,	2/8	C1	a	20.F5.C0H-340F
45,	3 fázisú 400 V	R	90,	162,	4/16	C1	b	21.F5.C0R-950A
55,	3 fázisú 400 V	R	115,	207,	4/16	C1	b	22.F5.C0R-950A
75,	3 fázisú 400 V	R	150,	270,	2/12	C1	b	23.F5.C0R-940A
90,	3 fázisú 400 V	R	180,	324,	2/8	C1	c	24.F5.C0R-940A

b - beépítve	(opció)		*1/3 fázisú 230 V AC,
a-alá építve	(opció)		3 fázisú 230 V, ( 180 . .. 260 V)
c-	(opció)		3 fázisú 400 V, ( 305 . . . 500 V)

Vissza az elejére!

KEB Combivert F5 Multi frekvenciaváltók

Jellemzők:

Feltöltés alatt.

Választék:

Pn	Táp. feszültség	Ház nagyság	Inévl	Imax	fs n/max	EMV		Típus
[kW]			[A]	[A]	[kHz]
0,37	3 fázisú 230 V	A	2,3	4,6	8	C1	a	05.F5.A1A-2E2F
0,75	3 fázisú 230 V	A	4,	8,	16	C1	a	07.F5.A1A-2E2F
0,75	3 fázisú 230 V	D*	4,	8,6	16	C1	a	07.F5.A1D-2B_A
1,5	3 fázisú 230 V	D*	7,	15,1	16	C1	a	09.F5.A1D-2B_A
2,2	3 fázisú 230 V	D*	10,	21,6	16	C1	a	10.F5.A1D-2B_A
4,	3 fázisú 230 V	D*	16,5	35,6	8/16	C1	a	12.F5.A1D-1A_A
5,5	3 fázisú 230 V	E	24,	43,	8/16	C1	a	13.F5.A1E-16_A
7,5	3 fázisú 230 V	E	33,	59,	4/16	C1	a	14.F5.A1E-15_A
11	3 fázisú 230 V	G	48,	86,	8/16	C1	a	15.F5.A1G-19_F
15	3 fázisú 230 V	H	66,	119,	16	C1	a	16.F5.A1H-1B_F
18,5	3 fázisú 230 V	H	84,	151,	8/16	C1	a	17.F5.A1H-19_F
22	3 fázisú 230 V	R	100,	180,	8/16	C1	b	18.F5.A1R-76_A
30	3 fázisú 230 V	R	115,	206,	8/16	C1	b	19.F5.A1R-76_A
37	3 fázisú 230 V	R	145,	261,	8/16	C1	c	20.F5.A1R-76_A
45	3 fázisú 230 V	R	180,	324,	8/16	C1	c	21.F5.A1R-76_A

0,75	3 fázisú 400 V	A	2,6	5,2	8/16	C1	a	07.F5.A1A-3E2F
0,75	3 fázisú 400 V	D	2,6	5,6	8/16	C1	a	07.F5.A1D-3B_A
1,5	3 fázisú 400 V	A	4,1	8,2	8/16	C1	a	09.F5.A1A-3D2F
1,5	3 fázisú 400 V	D	4,1	7,4	8/16	C1	a	09.F5.A1D-3A_A
2,2	3 fázisú 400 V	D	5,8	10,4	4/16	C1	a	10.F5.A1D-3A_A
4,	3 fázisú 400 V	D	9,5	17,	8/16	C1	a	12.F5.A1D-3A_A
5,5	3 fázisú 400 V	D	12,	21,6	4/16	C1	a	13.F5.A1D-39_A
7,5	3 fázisú 400 V	D	16,5	29,7	2/16	C1	a	14.F5.A1D-38_A
11,	3 fázisú 400 V	E	24,	36,	4/16	C1	a	15.F5.A1E-35_A
15,	3 fázisú 400 V	E	33,	49,5	2/16	C1	a	16.F5.A1E-34_A
18,5	3 fázisú 400 V	G	42,	63,	4/16	C1	a	17.F5.A1G-35_A
22,	3 fázisú 400 V	G	50,	75,	2/16	C1	a	18.F5.A1G-34_F
30,	3 fázisú 400 V	H	60,	90,	4/16	C1	a	19.F5.A1H-35_F
37,	3 fázisú 400 V	H	75,	112,	2/4	C1	a	20.F5.A1H-34_F
45,	3 fázisú 400 V	R	90,	135,	4/16	C1	b	21.F5.A1R-95_A
55,	3 fázisú 400 V	R	115,	172,	4/16	C1	b	22.F5.A1R-95_A
75,	3 fázisú 400 V	R	150,	225,	2/12	C1	b	23.F5.A1R-94_A
90,	3 fázisú 400 V	R	180,	270,	2/8	C1	c	24.F5.A1R-94_A
110,	3 fázisú 400 V	U	210,	263,	4/8	C2/C1	c	24.F5.A1U-91_A
132,	3 fázisú 400 V	U	250,	313,	4/8	C2/C1	c	26.F5.A1U-91_A
160,	3 fázisú 400 V	U	300,	375,	2/8	C2/C1	c	27.F5.A1U-90_A
200,	3 fázisú 400 V	P	370,	463,	2/4	C2	c	28.F5.A1P-90_A
250,	3 fázisú 400 V	P	460,	575,	2/4	C2	c	29.F5.A1P-90_D
315,	3 fázisú 400 V	W	570,	713,	2/4	C2	c	30.F5.A1W-A0_A
355,	3 fázisú 400 V	W	630,	787,	2/4	C2	c	31.F5.A1W-A0_D
400,	3 fázisú 400 V	W	710,	887,	2/4	C2	c	32.F5.A1W-A0_D
450,	3 fázisú 400 V	2 x P**	800,	1000,	2/4	C2	c	33.F5.A1P-90_D
500,	3 fázisú 400 V	2 x P**	890,	1112,	2/4	C2	c	34.F5.A1P-90_D
630,	3 fázisú 400 V	3 x P**	1150,	1435,	2/4	C2	c	36.F5.A1P-90_D
710,	3 fázisú 400 V	3 x P**	1330,	1660,	2	C2	c	37.F5.A1P-90_D
800,	3 fázisú 400 V	3 x P**	1450,	1810,	2	C2	c	38.F5.A1P-90_H


			*1/3 fázisú 230 V AC,
b - beépítve	(opció)		**Modul készülék 2 x P / 3 x P általában kimeneti fojtóval
a - aláépítve	(opció)		3 fázisú 230 V, ( 180 . .. 260 V)
c-	(opció)		3 fázisú 400 V, ( 305 . . . 500 V)

Vissza az elejére!

Hálózati szűrők és fojtók, egy és háromfázisú betáplálású KEB Combivert frekvenciaváltókhoz

230V	Pn	Ház jele	EMV szűrők	Hálóz. fojtók	OS-Filter	Motordrossel	Sinusfilter
	[kW]	Ház jele	EMV szűrők	Hálóz. fojtók	THD =< 8 %	=< 50 Hz	=< 100 Hz
	0,37	A	07.U5.B0A-1000* 1)	05.DR.F08-4951*	Kérésre.	05.DR.A08-4251	Kérésre
	0,75	A	07.U5.B0A-1000* 1)	07.DR.F08-2951*		07.DR.A08-2851
	0,75	B	07.U5.B0B-1010*	07.DR.F08-2951*		07.DR.A08-2851
	1,5	B	10.U5.B0B-1000*	09.DR.F08-1851*		09.DR.A08-2151
	2,2	B	10.U5.B0B-1000*	10.DR.F08-1551*		10.DR.A08-1551
	4	D	12.U5.B0D-2000	12.DR.A08-8541		12.DR.A08-8541
	5,5	E	13.U5.B0E-2000	13.DR.A08-5641		13.DR.A08-5641
	7,5	E	14.U5.B0E-2000	14.DR.A08-4241		14.DR.A08-4241
	11	G	15.U5.B0G-2000	15.DR.A08-2841		15.DR.A08-2841
	15	H	16.U5.B0H-2000	16.DR.A08-2241		16.DR.A08-2241
400 V
	0,37	A	Basic beépítve, Multi aláépítve	03.DR.B08-1461	09.Z1.C04-1000	03.DR.B08-1461	05.Z1.G04-1000
	0,37	B	10.U5.B0B-3000	03.DR.B08-1461	09.Z1.C04-1000	03.DR.B08-1461	07.Z1.G04-1000
	0,75	A	Basic beépítve, Multi aláépítve	07.DR.B08-4951	09.Z1.C04-1000	07.DR.B08-4951	07.Z1.G04-1000
	0,75	B	10.U5.B0B-3000	07.DR.B08-4951	09.Z1.C04-1000	07.DR.B08-4951	07.Z1.G04-1000
	1,5	A	Basic beépítv, Multi aláépítve	07.DR.B08-4951	09.Z1.C04-1000	07.DR.B08-4951	09.Z1.G04-1000
	1,5	B	10.U5.B0B-3000	07.DR.B08-4951	09.Z1.C04-1000	07.DR.B08-4951	09.Z1.G04-1000
	2,2	B	10.U5.B0B-3000	10.DR.B08-3751	12.Z1.C04-1000	10.DR.B08-3751	10.Z1.G04-1000
	4	B	12.U5.B0B-3000	12.DR.B08-2851	12.Z1.C04-1000	12.DR.B08-2851	12.Z1.G04-1000
	5,5	D	13.U5.B0D-3000	13.DR.B08-1851	13.Z1.C04-1000	13.DR.B08-1851	13.Z1.G04-1000
	7,5	D	14.U5.B0D-3000	14.DR.B08-1451	14.Z1.C04-1000	14.DR.B08-1451	14.Z1.G04-1000
	11	E	15.U5.B0E-3000	15.DR.B08-9841	15.Z1.C04-1000	15.DR.B08-9841	15.Z1.G04-1000
	15	E	16.U5.B0E-3000	16.DR.B08-7341	16.Z1.C04-1000	16.DR.B08-7341	16.Z1.G04-1000
	18,5	G	17.U5.B0G-3000	17.DR.B08-5941	17.Z1.C04-1000	17.DR.B08-5941	17.Z1.G04-1000
	22	G	18.U5.B0G-3000	18.DR.B18-4941	18.Z1.C04-1000	18.DR.B18-4941	18.Z1.G04-1000
	30	H	19.U5.B0H-3000	19.DR.B18-3941	19.Z1.C04-1000	19.DR.B18-3941	19.Z1.G04-1000
	37	H	20.U5.B0H-3000	20.DR.B18-3341	20.Z1.C04-1000	20.DR.B18-3341	20.Z1.G04-1000
	45	R	23.U5.B0R-3000	21.DR.B18-2841	21.Z1.C04-1000	21.DR.B18-2841	21.Z1.G04-1000
	55	R	23.U5.B0R-3000	22.Z1.B04-1000	22.Z1.B04-1000	22.Z1.B04-1000	22.Z1.G04-1000
	75★	R	23.U5.B0R-3000	23.Z1.B04-1000	23.Z1.B04-1000	23.Z1.B04-1000	23.Z1.G04-1000
	90★	U	25.U5.B0U-3000	24.Z1.B04-1000	24.Z1.B04-1000	24.Z1.B04-1000	24.Z1.G04-1000
	110★	U	25.U5.B0U-3000	25.Z1.B04-1000	25.Z1.B04-1000	25.Z1.B04-1000	25.Z1.G04-1000
	132★	U	27.U5.B0U-3000	26.Z1.B04-1000	26.Z1.B04-1000	26.Z1.B04-1000	26.Z1.G04-1000
	160★	U	27.U5.B0U-3000	27.Z1.B04-1000	27.Z1.B04-1000	27.Z1.B04-1000	27.Z1.G04-1000
	200★	P	28.U5.A0W-3000	28.Z1.B04-1000	28.Z1.B04-1000	28.Z1.B04-1000	28.Z1.G04-1000
	250★	P	30.U5.A0W-3000	29.Z1.B04-1000	29.Z1.B04-1000	29.Z1.B04-1000	29.Z1.G04-1000
	315★	W	30.U5.A0W-3000	2 x 27.Z1.B04-1000	2 x 27.Z1.B04-1000	30.Z1.B22-4430	30.Z1.G04-1000
	355★	W	32.U5.A0W-3000	2 x 28.Z1.B04-1000	2 x 27.Z1.B04-1000	31.Z1.A04-1000	Kérésre.
	400★	W	32.U5.A0W-3000	2 x 28.Z1.B04-1000	2 x 28.Z1.B04-1000	2 x 29.Z1.A04-1001
	450★	2 x P	2 x 28.U5.A0W-3000	2 x 28.Z1.B04-1000	2 x 28.Z1.B04-1000	2 x 29.Z1.A04-1001
	500★	2 x P	2 x 30.U5.A0W-3000	2 x 29.Z1.B04-1000	2 x 29.Z1.B04-1000	2 x 29.Z1.A04-1001
	560★	3 x P	3 x 28.U5.A0W-3000	3 x 28.Z1.B04-1000	3 x 28.Z1.B04-1000	2 x 29.Z1.A04-1001
	630★	3 x P	3 x 30.U5.A0W-3000	3 x 28.Z1.B04-1000	3 x 28.Z1.B04-1000	3 x 29.Z1.A04-1001
	710★	3 x P	3 x 30.U5.A0W-3000	3 x 29.Z1.B04-1000	3 x 29.Z1.B04-1000	3 x 29.Z1.A04-1001
	800★	3 x P	3 x 30.U5.A0W-3000	3 x 29.Z1.B04-1000	3 x 29.Z1.B04-1000	3 x 29.Z1.A04-1001

* 1-fázis 230 V AC; 3-fázis szűrő és fojtó kérésre 1) F5 Multi
★működtetés általában fojtóval.

Vissza az elejére!

Fék ellenállások
KEB Combivert frekvenciaváltókhoz

KEB fék ellenállás Combivert frekvenciaváltóhoz

		Külső fék ellenállás											OHM-A
230 V	Tipusjel-Nr. 07.BR.100-1180 09.BR.100-1100 10.BR.100-1683 12.BR.100-1333 13.BR.100-1273 14.BR.100-1203 15.BR.110-1133 16.BR.110-1103 17.BR.110-1073	R [W] 180 100 68 33 27 20 13 10 7	PD [W] 44 82 120 250 300 410 630 780 1200	P6 [W] 800 1500 2200 4200 5100 6900 10000 14000 22000	P25 [W] 300 500 800 1300 1500 1800 3200 3600 5400	P40 [W] 180 300 500 750 900 1100 1800 2200 3100	A 40 40 40 80 80 80 63 63 90	B 165 240 300 300 400 400 370 470 470	C [mm] 26 26 26 28 28 28 96 96 96	D/D' - - - - - - - - 50	E 145 225 285 285 385 385 355 455 455
400 V
	07.BR.100-6620 09.BR.100-6390 10.BR.100-6270 12.BR.100-6150 13.BR.100-6110 14.BR.100-6853 15.BR.110-6563 16.BR.110-6423 17.BR.110-6303	620 390 270 150 110 85 56 42 30	56 90 130 230 350 410 620 820 1200	900 1500 2100 3850 5000 6900 10000 14000 19000	300 500 800 1300 1500 1800 3200 3600 5400	180 300 500 750 900 1100 1800 2200 3100	40 40 40 80 80 80 63 63 90	165 240 300 300 400 400 370 470 470	26 26 26 28 28 28 96 96 96	- - - - - - - - 50	145 225 285 285 385 385 355 455 455
	18.BR.226-6203	20	1700	29000	7500	4500	270	625	116	240/176	526		OHM-B
	19.BR.226-6152	15	2300	38000	10000	6000	270	625	116	240/176	526	`szükséges modul`
	20.BR.226-6123	12	2900	48000	12500	7500	270	625	223	240/176	526
	21.BR.226-6103	10	3000	53000	15000	9000	270	625	223	240/176	526
	22.BR.226-6866	8,6	4000	68000	17500	10000	270	625	273	240/176	526
	23.BR.226-6676	6,7	5200	86000	22000	12500	270	625	273	240/176	526
	24.BR.226-6506	5	6900	115000	30000	18000	270	625	223	240/176	526	2
	25.BR.226-6436	4,3	8100	135000	35000	20000	270	625	273	240/176	526	2
	26.BR.226-6386	3,8	9200	154000	40000	22500	270	625	273	240/176	526	2
	27.BR.226-6336	3,3	10000	173000	45000	25000	270	625	273	240/176	526	2
	28.BR.226-6226	2,2	15000	260000	67000	37000	270	625	273	240/176	526	3
	29.BR.226-6176	1,7	20000	340000	90000	50000	270	625	273	240/176	526	4
	30.BR.226-6136	1,3	26000	440000	112000	62000	270	625	273	240/176	526	5

PD állandó teljesítmény
P6 impulzus teljesítmény 6 s, terhelhetőség 120 s időtartamra.
P25 impulzus teljesítmény 25 s, terhelhetőség 120 s időtartamra.
P40 impulzus teljesítmény 40 s, terhelhetőség 120 s időtartamra.

Vissza az elejére!

Kijelző / működtető / kommunikációs operátor egységek KEB Combivert frekvenciaváltókhoz


Szöveges kijelző, menű vezérelt működtetés, minden F5-ös KEB Combivert frekvenciaváltóhoz	LCD-Operator, Art.-Nr. 00.F5.060-K000
Kijelző és billentyűzet működtetésű digitális operátor	Digital-Operator, Art.-Nr. 00.F5.060-1000
Kijelző és billentyűzet működtetésű digitális operátor	HSP5-Operator 00.F5.060-9000 + kábel 00.F5.0C0-2030 (3 m) / -2100 (10 m) külső, távoli elérhetőség
Univerzális nyitott csatlakozás KEB Protokoll számítógéphez és PLC csatlakozás RS 232/485- keresztül D-Sub 9-pol.	Interface Operator, Art.-Nr. 00.F5.060-2000 /-2100

Soros kommunikációs rendszerek:
	Profibus Operator, Art.-Nr. 00.F5.060-3000 / -3100; Slave kapcsolat 12,5 MBaud-ig, IN-/OUT- D-Sub 9-pol. csatlakozó, interface szolgáltatás HSP5-adapterhez

	InterBus Operator, Art.-Nr. 00.F5.060-4000 InterBus-Fernbus IN-/OUT- D-Sub 9-pol. csatlakozó interface szolgáltatás HSP5-adapterhez

	CAN Operator, Art.-Nr. 00.F5.060-5010 / -5110 CANopen Profi l DS 301 (DS 402), IN-/OUT- D-Sub 9-pol. csatlakozó interface szolgáltatás HSP5-adapterhez

	Operator Sercos, Art.-Nr. 00.F5.060-6001 SERCOS IN-/OUT- FSMA csatlakozás interface szolgáltatás HSP5-adapterhez

	Operator Device, Art.-Nr. 00.F5.060-7000 Device Net IN-/OUT- csatlakozás Open Entry, interface szolgáltatás HSP5-adapterhez

	Operator Modus, Art.-Nr. 00.F5.060-A000 MODBUS D-Sub 9-pol. (anya) csatlakozás interface szolgáltatás HSP5-adapterhez

	Operator, Art.-Nr. 00.F5.060-8000 ETHERNET RJ45 csatlakozás IEEE 802.3 10Base-T (10 Mbaud) interface szolgáltatás HSP5-adapterhez

	Operator, Art.-Nr. 00.F5.060-F000 RJ45 csatlakozás interface szolgáltatás HSP5-adapterhez

	Operator, Art.-Nr. 00.F5.060-H000 RJ45 csatlakozás interface szolgáltatás HSP5-adapterhez

	Operator, Art.-Nr. 00.F5.060-L100 RJ45 csatlakozás interface szolgáltatás HSP5-adapterhez

	Operator, Art.-Nr. 00.F5.060-M100 RJ45 csatlakozás interface szolgáltatás HSP5-adapterhez
